lndustrial Charger(DC UPS)

Chargeur de batterie série uXcelPremium® à 12 impulsions

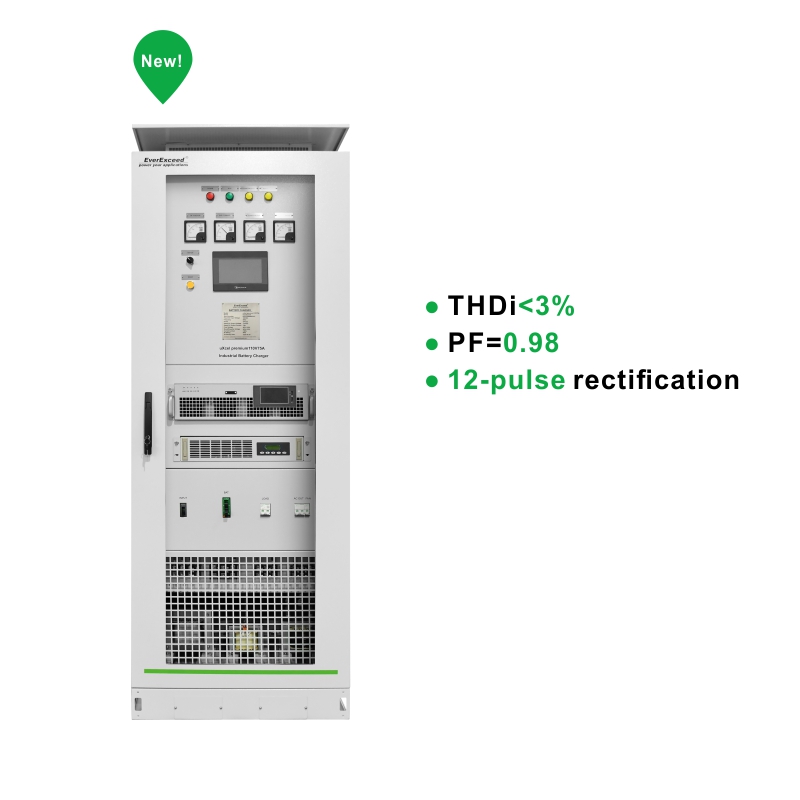

Le chargeur de batterie industriel de la gamme EverExceed uXcelPremium ® est le chargeur phare des solutions EverExceed Industrial Power. Il intègre une topologie de conception éprouvée avec la dernière technologie de contrôle numérique avancée pour contrôler le pont redresseur à thyristors à 12 impulsions et fournir les performances les plus fiables et sans problème dans tous les environnements électriques et industriels. Les chargeurs redresseurs de la gamme EverExceed uXcel ® peuvent protéger en permanence vos équipements et opérations industriels critiques à alimentation CC contre les dommages causés par les pannes et les interruptions de courant, grâce à leur haute fiabilité et leurs performances supérieures.


  • délai de mise en œuvre:

    Normally 4~6 weeks
  • marque:

    EverExceed
  • Tension CC nominale (sortie) :

    24/48/110/125/220/240/400V
  • Courant CC nominal (sortie) :

    10-1500A
  • Tension d'entrée CA :

    Single phase 1×230V(220,240)/Three phase 3×400V(380,415)other input voltage can be customized
  • Type de batterie :

    Lead acid batteries, nickle cadmium batteries, lithium batteries
  • Communication :

    RS232/RS485 Modbus, TCP/IP Ethernet (optional)
  • Service OEM/ODM :

    Yes, customized service available
  • Certificats :

    CE, EN61000, IEC60146
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download
  • Related documents
  • Video
  • FAQ




Caractéristiques techniques





Grand écran LCD

Technologie de pointe

                      Fiabilité élevée et temps moyen entre pannes (MTBF) élevé
Fonctionnement convivial avec grand écran LCD, écran tactile en option avec choix de 8 langues pour une maintenance et un fonctionnement faciles. Communication intelligente et surveillance à distance.
Le contrôleur micro-ordinateur intégré traite les signaux 10 fois plus rapidement que les méthodes analogiques standard.
Gestion de batterie entièrement automatique avec "quatre télécommandes"
fonctions répondant aux exigences du contrôle de service sans surveillance.




Transformateur d'isolement

Maintenance flexible et MTTR réduit

                           Longue durée de vie jusqu'à 20 ans et plus
Filtrez plus de 3 harmoniques dans les interférences du réseau électrique avec l'équipement du système, tout en renforçant la sécurité de fonctionnement du système.

La conception facilite l'accès frontal à tous les modules vitaux du chargeur

Modes de charge polyvalents à tension constante et à courant constant

Communication intelligente et surveillance à distance via RS232, RS485 et Ethernet isolés. Enregistrement complet des données


 Durée de vie du système jusqu'à 20+ ans en fonctionnement continu sous condition de maintenance appropriée


Personnalisé de manière flexible
Solutions robustes
Solutions complètes de protection de l'alimentation

Des solutions d'alimentation pour répondre parfaitement aux exigences spécifiques des applications industrielles des clients.

Pour résister aux environnements difficiles, aux températures extrêmes, à l'humidité, à la poussière et aux vibrations, etc. Protection jusqu'à  IP54.
Y compris appareillage de commutation, distribution CC, suite de surveillance.



EverExceed | Un fabricant leader mondial de chargeurs de batterie industriels personnalisés ;


Nous pouvons personnaliser  des chargeurs de batterie industriels plus flexibles, plus fiables et plus abordables  pour les batteries au plomb, les batteries au nickel-cadmium et les batteries au lithium.


Principales caractéristiques:



Application:


La gamme de chargeurs redresseurs EverExceed uXcel Premium convient à toutes les applications CC nécessitant une grande batterie de secours :

  • Transport et distribution d'énergie
  • Industries de transformation continue
  • Industries pétrolières, gazières et pétrochimiques
  • Transports (train, métro, tramway)



SAISIR
Tension alternative

Trois phases
3 × 400 V (380 415)
Tolérance de tension d'entrée
±10%
Câblage d'entrée
Triphasé 3 fils ou triphasé 4 fils
Fréquence d'entrée
50 Hz (60 Hz)
Tolérance de fréquence d'entrée
±5%
Protection d'entrée
Protection thermique-magnétique contre les surintensités via MCCB
Facteur de puissance en entrée
>0,9
Entrée THDi
10%~15%

OPTIONS
Redresseur
Autre tension d'entrée
Diode de blocage
Protections contre les surtensions et la foudre
Filtre d'ondulation de tension
Boîtier de protection du circuit de batterie
Meilleure qualité
Détection de polarité inversée de la batterie
Contacteur de déconnexion basse tension de batterie (LVD)
Sonde de température ambiante de batterie
Armoire / rack batterie
Système de surveillance de la batterie
Configurations parallèles
Système
Diodes à chute/convertisseur DC-DC
Surveillance des défauts à la terre
Éclairage intérieur de l'armoire
Chauffage anti-condensation
Disjoncteur de sortie
Compteurs analogiques/compteurs numériques en face avant
Distribution CC
Compensation de température
Alarme/protection AC haute et AC basse
Alarme/protection DC haute et DC basse
Alarme de panne CA
Fonction de test des LED
Autre couleur de cadre
Mécanique
Jusqu'à IP55 externe
Épaisseur de la plaque
Feuille gaivanisée
Entretien par accès frontal
Entrée de câble supérieure
Identification de l'armoire spécifiée (étiquette, plaque signalétique)
Communication
Modbus TCP/IP
Protocole DNP3.0
Contacts sans potentiel
Transducteurs 4-20mA





SORTIR
Tension CC nominale
24/48/110/125/220/240/400
Plage de tension de sortie
0-1,5 × tension nominale (réglable)
Courant continu nominal
10-1500A
Plage de courant de sortie
0-1,1 × courant nominal (réglable)
Stabilité de tension
±1 % en mode flottant, entrée dans la tolérance
Ondulation de tension
1% RMS (avec batterie connectée)
Limitation actuelle
La limitation du courant de la batterie peut être ajustée
Filtration
Filtre LC
Protection de sortie
Protection contre les courts-circuits, les fusibles NH et les surtensions


BATTERIE

Taper
Batterie au plomb ou au nickel-cadmium,
ventilée ou à recombinaison et au lithium



COMMUNICATION
Communication
RS232, Modbus RTU


DONNÉES GENERALES
Température de fonctionnement
0 à 50 °C
Température de stockage
-20 à +70 °C
Humidité relative
< 95 % sans condensation
Altitude de fonctionnement
1000 m max sans déclassement
Refroidissement
Refroidissement par ventilateur ou refroidissement naturel selon calibre
Efficacité
90% selon note
Protection externe
IP20
Bruit
(à 1m devant l'appareil)
55 – 65 dB selon la classification
Couleur du meuble
RAL7035
Dimensions
Variant selon les notes et les options


NORMES
CEI60146-1-1:2009
Convertisseurs de semi-conducteurs -
Spécification des exigences de base

CEI62040-1:2008+AMD1:2013
Systèmes d'alimentation sans interruption (UPS)
- Partie 1-2 : Exigences générales et de sécurité
 pour les UPS dans les emplacements à accès restreint

CEI62040-2:2006
Systèmes d'alimentation sans interruption (UPS) – Partie 2 :
Exigences en matière de compatibilité électromagnétique (CEM)
CEI61439-1:2011
Ensembles d'appareillage basse tension -
Partie 1 : Règles générales

CEI60529 : 1989+

AMD1:1999

Degrés de protection assurés par les boîtiers (Code IP)
CEI60076-11:2004
Transformateurs de puissance – Partie 11 : Transformateurs de type sec



Directives européennes
Directive basse tension : 2006/95/CE et 2014/35/UE
Directive CEM : 2004/108/CE et 2014/30/UE
Marquage CE









If you need to download files, you need to register as our member first ! connexion / inscrit

  • EverExceed uXcel premium series Charger Catalog V2.0.pdf

En quoi les charges « égalisation », « boost » et « charge rapide » sont-elles différentes ?

Chacun de ces termes décrit la même fonction du chargeur, où le chargeur élève temporairement la tension de la batterie au-dessus du niveau flottant. Il existe différentes utilisations de la tension de charge élevée, comme indiqué ci-dessous :

Signification communément comprise du terme

Égalisation – « appoint » périodique de la capacité de la batterie et correction des différences de capacité des cellules

Boost – Peut faire référence à « égalisation », « charge rapide » et parfois les deux

Charge rapide – Recharge plus rapide d’une batterie déchargée



À quoi sert la recharge « égalisée » et pourquoi est-elle nécessaire ?

Toutes les batteries, même celles assemblées en blocs unifiés, sont toutes constituées de cellules de batterie individuelles connectées en série pour obtenir la tension continue requise. Comme tous les produits manufacturés, il existe une variation entre les capacités de chaque cellule de la batterie. À mesure que la batterie vieillit, cette variation augmente. Étant donné que la batterie est une chaîne de cellules dont la résistance est égale à celle du maillon le plus faible, un système est nécessaire pour garantir que toutes les cellules restent à leur capacité maximale.

Un système appelé « égalisation » est couramment utilisé dans les batteries au plomb et au nickel-cadmium. L'égalisation élève temporairement la tension de charge de l'ensemble de la chaîne de batteries au-dessus de la tension « flottante » normale. La tension de charge élevée permet à toutes les cellules, y compris les plus faibles, d'accepter plus de courant du chargeur qu'elles ne le feraient avec une tension flottante. Une conséquence de la tension d'égalisation élevée est que toutes les cellules de la batterie sont surchargées. Ceci est acceptable pendant de courtes périodes à condition que la batterie contienne suffisamment d’électrolyte.

La surcharge augmente considérablement la vitesse à laquelle l'eau contenue dans l'électrolyte de la batterie est électrolysée en oxygène et en hydrogène gazeux. Étant donné qu'un faible niveau d'électrolyte endommagera définitivement la batterie, il est important de limiter le moment et la durée pendant laquelle la batterie est chargée à la tension d'égalisation.



Qu’est-ce que la « recharge rapide » ?

Les batteries, comme tous les conducteurs électriques, souffrent de résistance dans leurs métaux conducteurs. La loi d'Ohm dit que la résistance augmente proportionnellement au courant qui traverse la batterie (ou tout autre conducteur imparfait). Cela signifie que plus nous essayons d’appliquer d’ampères à la batterie, plus nous en perdrons en raison de l’échauffement interne.

La « charge rapide » augmente temporairement la tension de sortie du chargeur pour compenser la résistance interne de la batterie. Cela permet à la batterie de continuer à accepter le courant maximum du chargeur pendant une période plus longue – au lieu de réduire son acceptation de charge plus tôt que prévu si elle était chargée à une tension flottante normale.



Quelle est la bonne tension de charge ?

La valeur des tensions d'entretien et d'égalisation/suralimentation/à débit élevé est déterminée par le fabricant de la batterie et dépend de la chimie et de la construction de la batterie. Un écart par rapport aux valeurs recommandées, sauf lorsque cela est nécessaire pour ajuster la température, entraînera une sous-charge ou une surcharge de la batterie, ce qui réduira dans les deux cas la durée de vie et les performances de la batterie.



Comment savoir quand le chargeur doit fonctionner en mode float ou égalisation ?

Quel que soit le but recherché d'augmenter la tension du chargeur, il doit y avoir un moyen de démarrer et de terminer la charge à une tension supérieure à celle du flotteur.

Les méthodes de contrôle les plus courantes sont présentées ci-dessous.

Méthode de contrôle : interrupteur manuel.

· Avantage : Simple, pas cher

· Inconvénient : risque élevé d'oublier que l'unité fonctionne à une tension de charge élevée

· Commentaire : Non recommandé

Méthode de contrôle : minuterie déclenchée manuellement

· Avantage : simple et met fin automatiquement à la charge

· Inconvénient : nécessite l'intervention de l'utilisateur

· Commentaire : Aucun moyen de savoir quand la batterie bénéficierait d'une charge à tension élevée. Pas moyen de savoir quel est le bon réglage de l'heure

Méthode de contrôle : minuterie déclenchée automatiquement

· Avantage : adapté aux sites distants où les utilisateurs ne se rendent pas fréquemment

· Inconvénient : L'heure doit être préprogrammée.

· Commentaire : l'heure préprogrammée correcte ne peut pas être prédite car la profondeur de décharge est susceptible de varier

Méthode de contrôle : démarrage automatique avec fin déterminée par la batterie

· Avantage : la terminaison d'une tension de charge élevée est basée sur les besoins de la batterie et non sur un programme.

· Inconvénient : un courant continu élevé peut inciter le système à rester trop longtemps à une tension élevée.

Quand la compensation de la température de la batterie est-elle nécessaire ? Dans quelle mesure est-ce important ?

Il est bien connu que toutes les batteries de stockage – ventilées ou VRLA au plomb ou au nickel-cadmium – nécessitent une tension de charge différente à différentes températures. À froid, la batterie nécessite une tension de charge supérieure à la normale afin de fournir des performances maximales possibles. Lorsqu'elle est chaude, la tension de charge doit être réduite pour éviter une surcharge et une perte d'électrolyte qui en résulte.

Lorsque la batterie est située dans un environnement bien contrôlé, la compensation de température ajoute peu de valeur. En revanche, la compensation de température est absolument essentielle lorsque les batteries sont situées dans des armoires extérieures ou dans d'autres zones soumises à des températures extrêmes. Ces faits illustrent la valeur de la compensation de température :

· Lorsqu'une batterie dont la température est de 90 degrés F est chargée à la tension correcte pour 50 degrés F, elle sera bouillie à sec en trois mois.

· Lorsqu'une batterie à 20 degrés F est chargée à la tension correcte pour 50 degrés F, elle ne se chargera pas – et ne parviendra donc pas à fournir ses performances spécifiées.

L’utilisation d’un chargeur équipé d’une compensation automatique de température peut éviter ces deux problèmes.





Je pense désactiver la fonction de compensation de température car le chargeur et la batterie ne sont pas au même endroit et je crains une surcharge de la batterie.

La compensation de température ne doit être désactivée que si les batteries peuvent toujours être garanties à température ambiante (25 °C ou 77 °F).

La détection de température à distance (RTS) est le moyen correct de fournir une charge compensée en température lorsque la batterie et le chargeur se trouvent dans des environnements différents. Elle est toujours préférable à la tarification non compensée ou à compensation locale. L'utilisation d'un capteur fixé directement sur la batterie élimine toutes les variables de température du chargeur et les différentes températures ambiantes. Il n’y a aucun inconvénient à utiliser RTS. Par rapport à la compensation de température désactivée ou dans le chargeur, le RTS augmentera absolument et positivement les performances de la batterie au maximum possible. Quelles que soient les conditions, RTS permet au chargeur de fournir la tension exacte nécessaire à la batterie.

EVEREXCEED a prévu de désactiver la compensation de température principalement pour les tests d'acceptation par le client – ​​afin de démontrer que le réglage de la tension correspond à la tension de sortie réelle. Cela peut être difficile à déterminer dans un chargeur à compensation de température.

EVEREXCEED a conçu son système RTS de telle sorte que si le capteur à distance est endommagé ou se déconnecte, le chargeur revient à un fonctionnement non compensé. Ce changement est indiqué sur la face avant du chargeur.



Pourquoi les batteries au nickel-cadmium doivent-elles être rechargées ?

Les batteries au nickel-cadmium offrent la plus grande fiabilité parmi toutes les batteries et sont plus résistantes aux abus mécaniques et environnementaux que les batteries au plomb. Ils nécessitent cependant une charge spéciale pour offrir des performances maximales.

Si une batterie au nickel-cadmium est chargée uniquement au taux flottant, elle ne fournira généralement qu'environ 70 % de sa capacité nominale. Il s'agit d'un problème plus grave pour les applications à cadence élevée, telles que le démarrage de moteurs, où même de petites réductions de capacité ont un impact significatif sur les performances.

Le moyen le plus efficace de garantir la pleine capacité d’une batterie au nickel-cadmium est de la charger périodiquement à une tension élevée. Cela peut être lancé manuellement ou automatiquement, selon le chargeur. L'égalisation automatique est plus simple à utiliser et réduit le risque d'oublier de repasser en tension flottante.
