Contexte industriel

• Les stations de base de télécommunications fonctionnent 24 h/24 et 7 j/7 et figurent parmi les plus gros consommateurs d'énergie pour les opérateurs. Le coût de l'électricité restant élevé, il est urgent de trouver des solutions d'économie d'énergie plus efficaces.
• Avec l'accélération du déploiement de la 5G, le nombre de stations de base a considérablement augmenté, entraînant une forte hausse de la demande en énergie.
• Les stations 5G ont une zone de couverture plus petite, nécessitant une densité de sites 3 à 4 fois supérieure à celle de la 4G et entraînant une consommation d'énergie totale plus de 9 fois plus élevée, ce qui fait grimper les coûts des opérateurs.
• Dans le cadre des objectifs de neutralité carbone, les opérateurs doivent réduire la consommation d'énergie des stations de base et augmenter la part d'énergie verte grâce à des installations photovoltaïques sur site, des certificats verts ou le commerce local d'électricité.

Introduction à PV-Overlay (Qu'est-ce que c'est ?)

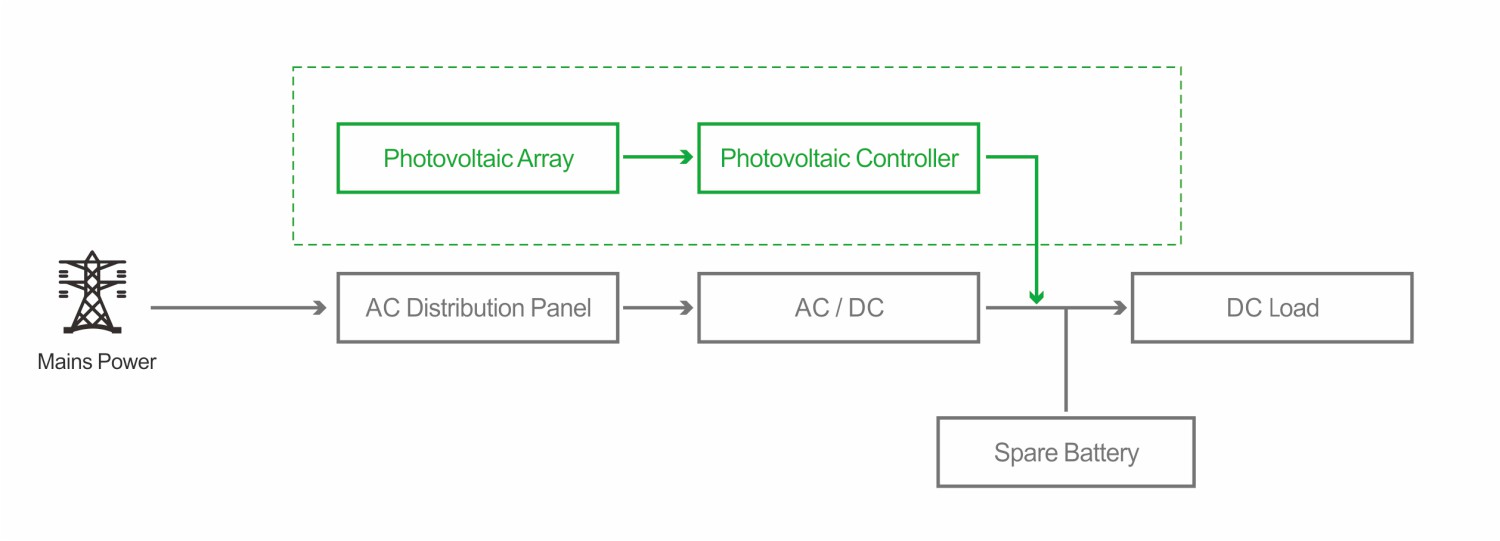

PV-Overlay intègre un système photovoltaïque supplémentaire à l'architecture électrique existante d'une station de base de télécommunications, permettant une alimentation énergétique hybride « PV + Réseau électrique ».

Les principales caractéristiques sont les suivantes :

Utilise le toit, les murs et les espaces ouverts à proximité pour l'installation de panneaux photovoltaïques ; la production d'énergie photovoltaïque en journée est privilégiée afin de réduire la consommation du réseau.

Il se compose de modules PV, d'un contrôleur MPPT superposé PV, d'un compteur CC et d'une passerelle DTU/4G.

Deux architectures système sont disponibles : configuration en série et configuration parallèle .

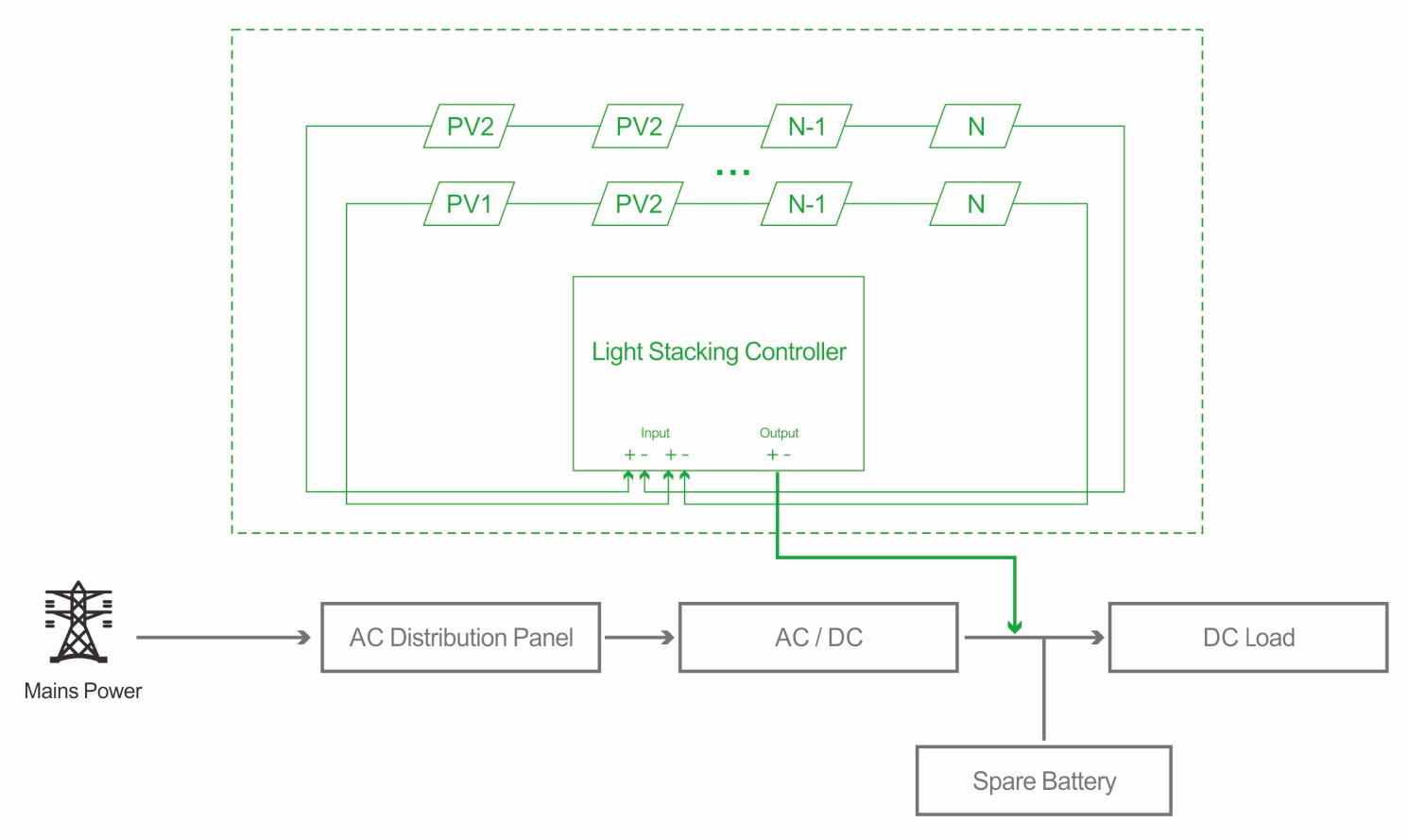

Architecture de superposition PV en série

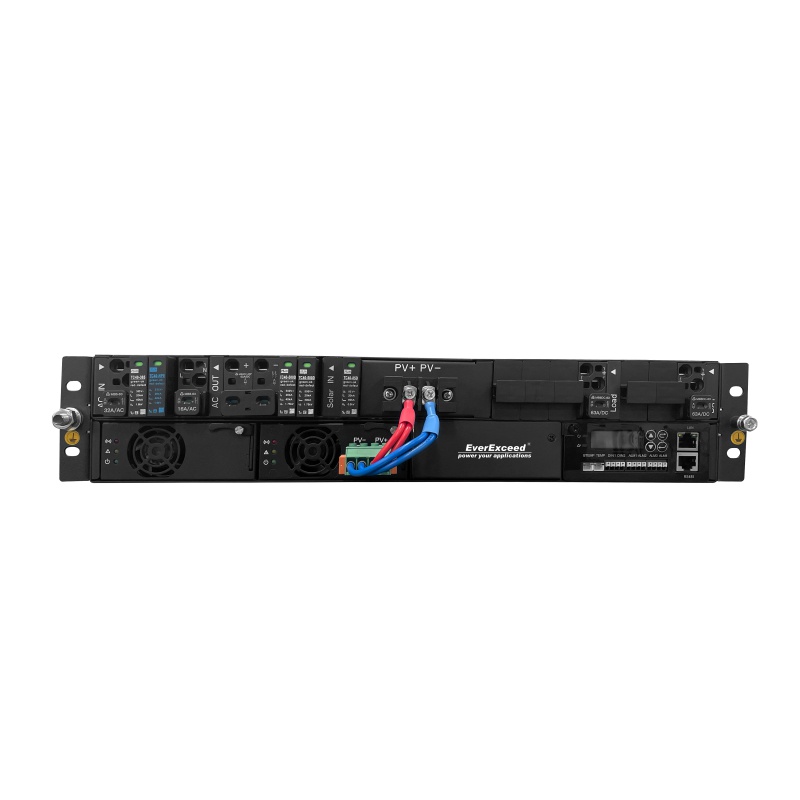

Le schéma en série regroupe plusieurs modules PV en chaînes connectées à un contrôleur centralisé, qui effectue un MPPT unifié avant de fournir l'énergie au bus CC.

Caractéristiques principales

L'alimentation par plusieurs câbles permet de réduire les coûts de câblage et de matériel.

Sa conception compacte avec moins de câbles permet une installation rapide.

Avantages (force technologique)

Conception de qualité industrielle avec une durée de vie de 8 à 10 ans.

Efficacité de suivi MPPT ultra-élevée jusqu'à 99,5 % pour une meilleure récupération d'énergie.

Plusieurs niveaux de protection garantissent une fiabilité accrue du système.

Large plage de tension d'entrée pour un déploiement flexible.

Intégration du comptage, des DTU et de la distribution – réduction de la complexité du déploiement.

La plateforme cloud permet la surveillance en temps réel, les alarmes et l'exploitation et la maintenance à distance.

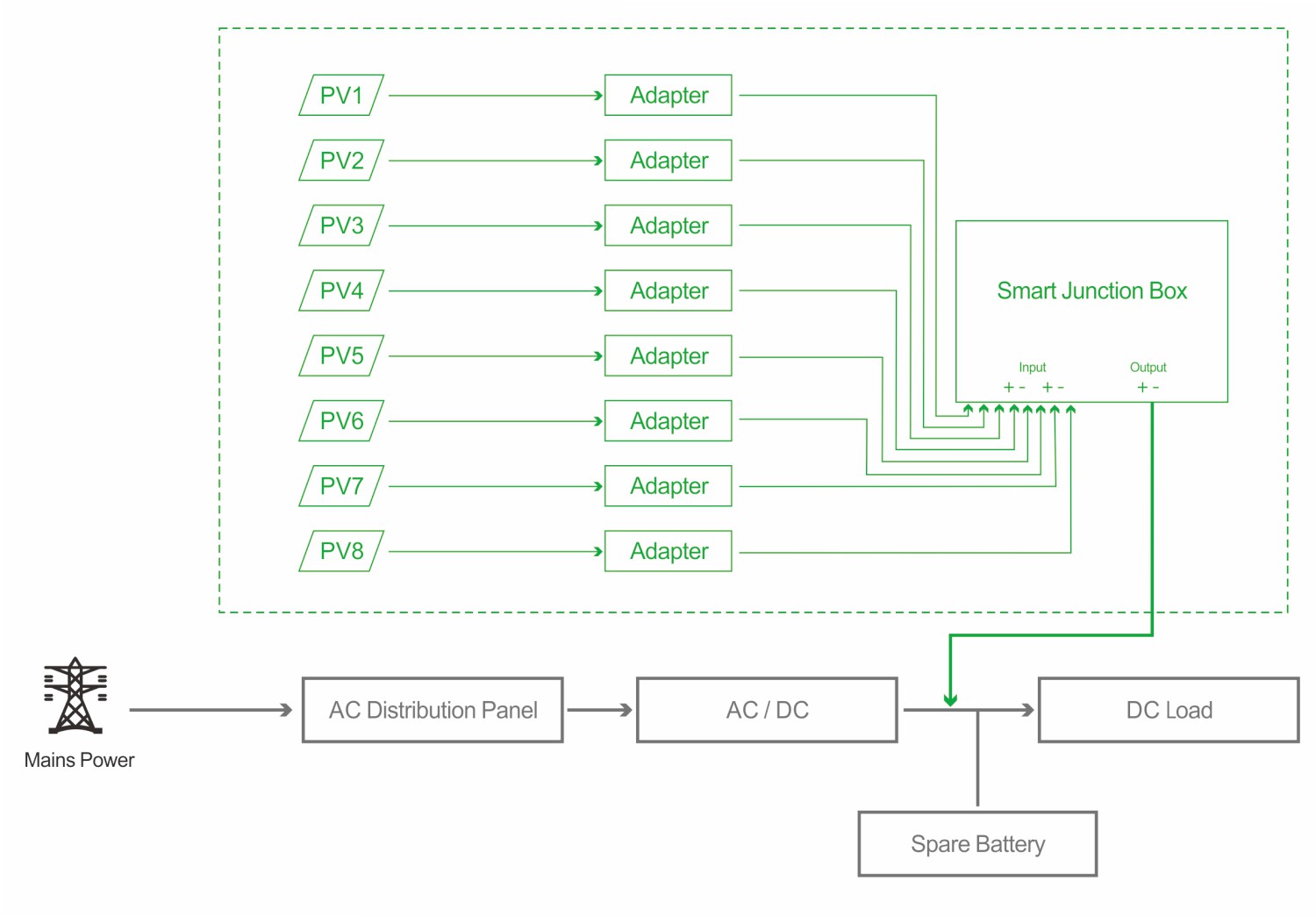

Architecture de superposition PV parallèle

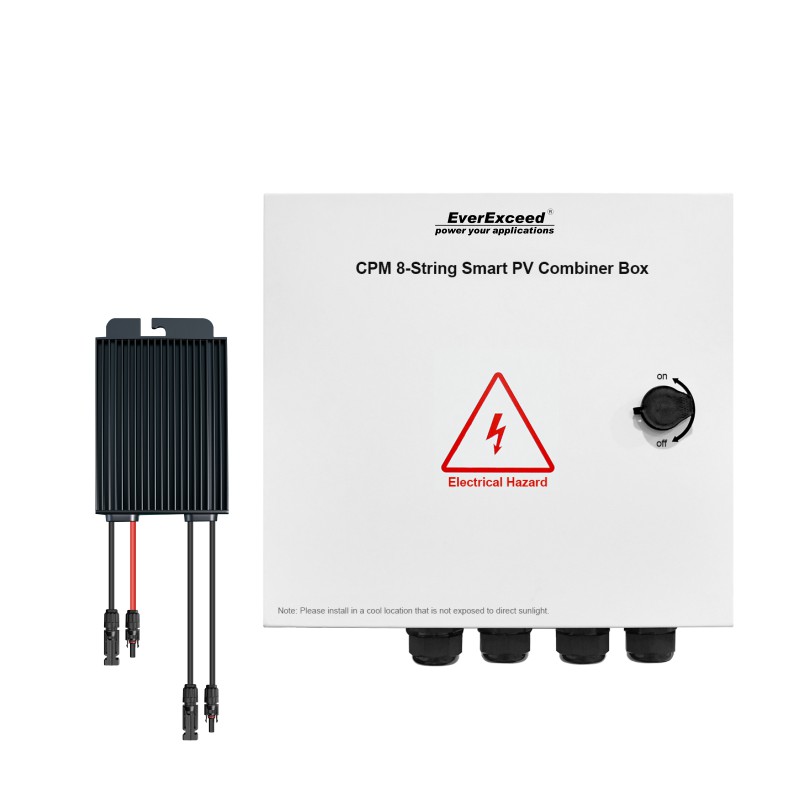

Le système parallèle attribue un contrôleur MPPT indépendant à chaque module PV. Toutes les sorties convergent vers un boîtier de combinaison intelligent avant d'alimenter le bus CC.

Caractéristiques principales

Chaque module fonctionne indépendamment, minimisant ainsi les pertes d'énergie dues à un ombrage partiel.

La communication par courant porteur en ligne améliore les performances en matière de résistance aux interférences.

Un niveau de protection élevé garantit sa durabilité dans les environnements extérieurs difficiles.

Avantages (Points forts technologiques)

Durée de vie industrielle de 8 à 10 ans.

Rendement de conversion élevé, supérieur à 98 %.

Maintenance simplifiée : interface homme-machine locale, communication avec l’opérateur, surveillance par module et statistiques énergétiques en temps réel.
