CRITICAL POWER

système de redresseur intégré à module remplaçable à chaud

La série ER adopte une conception redondante de disque en rack de 19 pouces, qui est pratique pour une extension flexible et fournit suffisamment de puissance pour répondre aux exigences des systèmes de communication., elle convient aux réseaux électriques tels que les commutateurs, salles informatiques, stations de base, communications par satellite, communications de données, chemins de fer et systèmes électriques pour les occasions avec une large plage de fluctuations, le fonctionnement est simple et pratique, et il est facile à installer et à entretenir.
  • marque:

    EverExceed
  • Tension CC nominale (sortie) :

    48VDC/24VDC
  • Courant CC nominal (sortie) :

    30A/50A/60A
  • Tension d'entrée CA :

    220Vac/110Vac
  • Communication :

    RS485,SNMP
  • Service OEM/ODM :

    Yes, customized service available
  • Certificats :

    CE, EN61000, IEC60146
  • Applications :

    Widely used in communication and industrial fields.
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download

caractéristiques techniques:


> large plage de tension d'entrée AC : 90 ~ 290 vac ;

>fournir 6 ensembles de contacts secs passifs ;
>valeurs de facteur de puissance jusqu'à 0.99 ;
>avec système de gestion de batterie, avec sonde de température de batterie ;
>Cadre standard 19 pouces 2U pour une installation facile de l'armoire ;
> avec alarme d'activité , forme sonore et lumineuse pour rappeler les informations d'alarme ;
> avoir un affichage riche de l'état LED + LCD et des fonctions d'affichage du signal d'alarme et d'enregistrement d'alarme ;
>rayonnement ultra-faible : utilisation d'une conception à compatibilité électromagnétique dynamique ;

>rendement de l'ensemble de la machine : 93.2 % ;
Courant de sortie de module unique >48 V 50 A/30 A en option, Courant de sortie de module unique 24 V 60 A, Courant de sortie du système 2U jusqu'à 150 A, Courant global jusqu'à 600 a ;

> système de compensation de température, qui peut être réglé pour protéger une fois la mise hors tension et deux fois la mise hors tension ;

>la configuration du système est flflexible, pratique et facile à étendre. divers systèmes d'alimentation peuvent être configurés en fonction des besoins du client ;

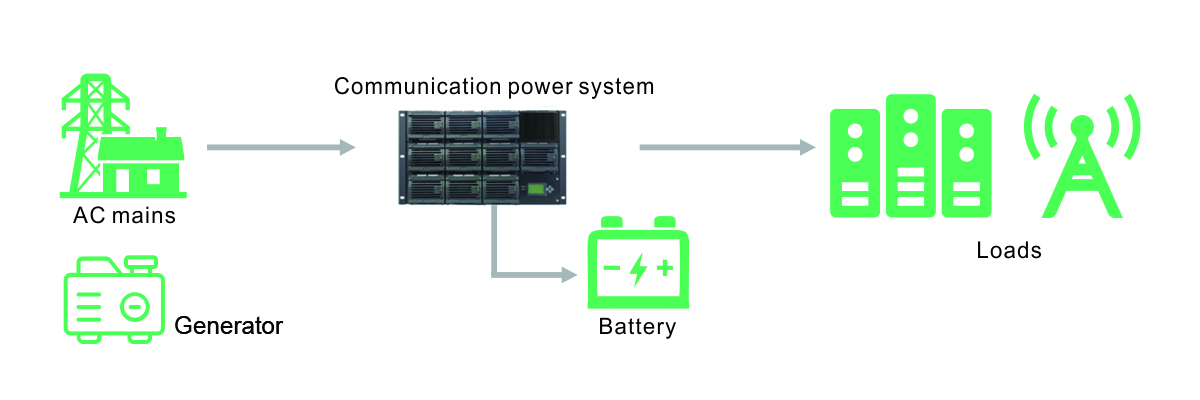

schéma du système:

applications:


largement utilisé dans les champs de communication et industriels. toute sa technologie d'alimentation de communication convertit le courant alternatif en courant continu pour alimenter la charge CC, connecte le bloc-batterie au système d'alimentation pour charger le bloc-batterie, et détecte l'état de la batterie. trois ports de module redresseur remplaçables à chaud peuvent former un système redondant N+1 pour fournir une tolérance aux pannes pour la charge. afin de s'adapter à différents systèmes d'alimentation externe, le système de surveillance est équipé avec 45 options d'alarme différentes., l'écran de surveillance peut afficher les informations d'alarme actuelles, interroger les informations d'alarme historiques, et prendre en charge le fonctionnement à distance RS485/SNMP.



maquette er4830 er4850 er2460
entrée ca Tension monophasé 220vac/110vac
la fréquence 50/60hz (45-66hz)
plage de tension 185-290vac
tension nominale 48vdc 24vdc
tension flottante 53.5vdc (42-58V) 26.7VDC (21-29v)
tension d'égalisation 56.4vdc (42-58V) 28.2VDC (21-29v)
facteur de puissance >[email protected]
sortie CC efficace >92 % à 220 Vac crête : > 93.2 % à 220 VAC 100 % de charge
précision de sortie ≤0.6 %
Courant de fuite <10ma
courant de sortie 30a 50a 60a
rs485 par défaut (mode rtu)
la communication TCP/IP défaut
interface carte SNMP optionnel
contact sec 6 groupes de DI, 6 groupes de DO
affichage LCD tension d'entrée/sortie, fréquence, courant de sortie, température ambiante, charge
instruction état d'alimentation secteur/sortie/[email protected] surcharge
entrée sortie rms 3000vac 50hz ou équivalent 4240VDC 1 minute ≤ 1ma
tension d'isolement entrée - châssis rms 1500vac 50hz ou équivalent 2120VDC 1 minute ≤ 1ma
sortie - châssis rms 500vac 50hz ou équivalent 710VDC 1 minute ≤ 1ma
la resistance d'isolement @pression atmosphérique normale, 90 % d'humidité relative tension d'essai entrée-sortie, entrée-terre isolation CC 500 V sortie-terre ne doit pas être inférieure à 10 mΩ
vitesse du ventilateur régulation de la température et du courant de sortie
température de fonctionnement -40 +55°C (-40 +135°f)
stockage temporaire -40 +70°C (-40 +158°f)
haut hauteur de travail
0~4000 mètres, basé sur 3000 mètres,
la température baisse de 1℃ tous les 200 mètres au-dessus du niveau de la mer
hauteur de stockage
0~4000 mètres, basé sur 3000 mètres,
la température baisse de 1℃ tous les 200 mètres au-dessus du niveau de la mer
bruit <55db à l'entrée nominale et à pleine charge (température ambiante <30℃)
refroidir ventilateur (flux d'air avant et arrière)
humidité relative fonctionnement : 5 à 95 % HR sans condensation

If you need to download files, you need to register as our member first ! connexion / inscrit

  • EVEREXCEED ER series hot-swappable module embedded rectifier system.pdf
