Arrière-plan:

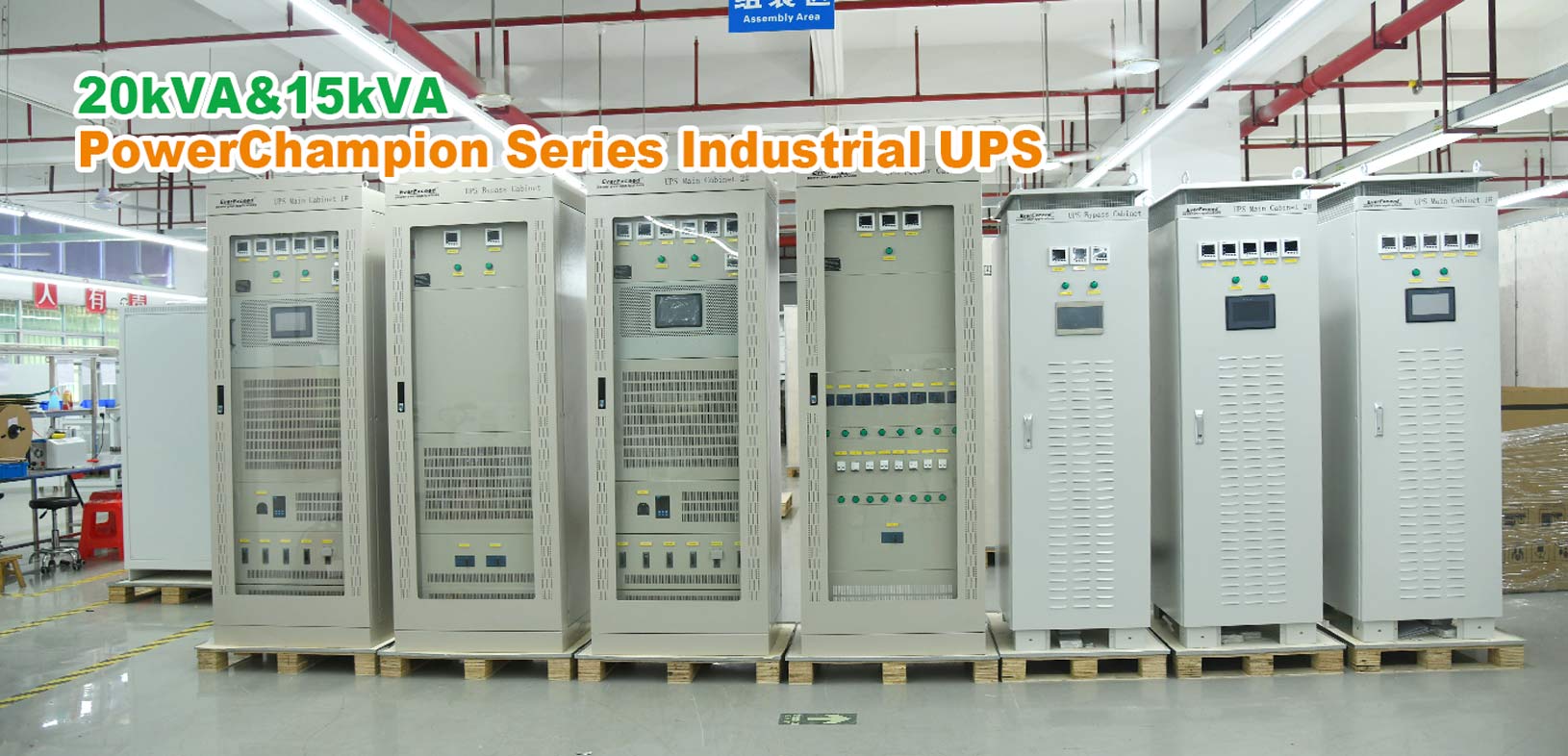

Ce projet a été conçu sur mesure pour le système d'alimentation électrique de la Kenya Oil Pipeline Company afin de protéger les charges critiques des applications pétrolières. Dans ce cadre, nos ingénieurs experts ont personnalisé 12 onduleurs industriels de la série Champion Power Power en fonction des exigences du projet. Ces onduleurs industriels devaient utiliser des transformateurs d'isolement doubles, entièrement en cuivre, avec un coefficient K13 pour les entrées et les sorties. Les performances requises pour cet équipement étaient clairement définies.
Système d'exploitation des données du site Web

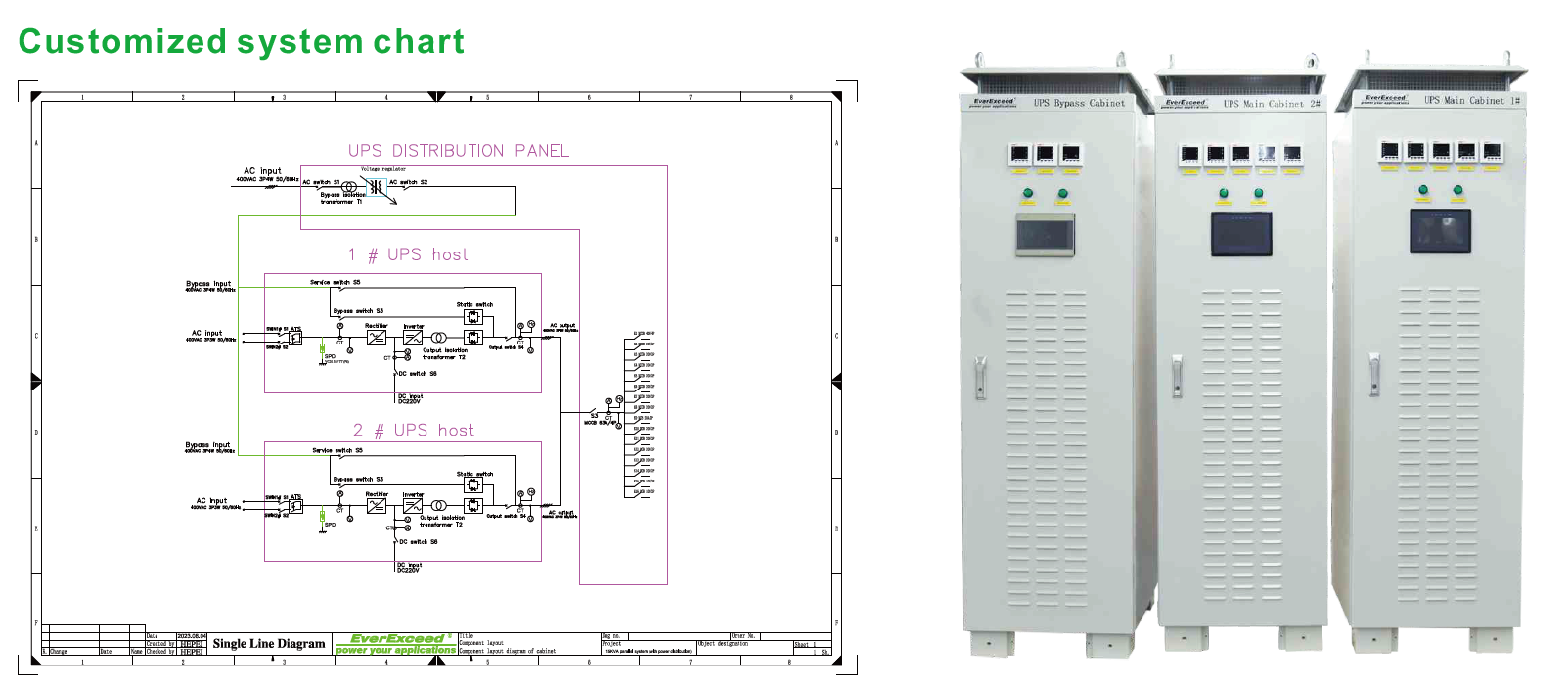

Personnalisation flexible : Conception à 12 impulsions, configurée avec un système de contrôle par microprocesseur pour garantir un THi de sortie < 15 %, ainsi que pour atteindre un facteur de puissance élevé et de faibles harmoniques de sortie ; nous pouvons personnaliser la tension d’entrée et de sortie, la tension de la batterie, le courant de charge et la distribution de la puissance de sortie en fonction des besoins du client, ce qui est très flexible.

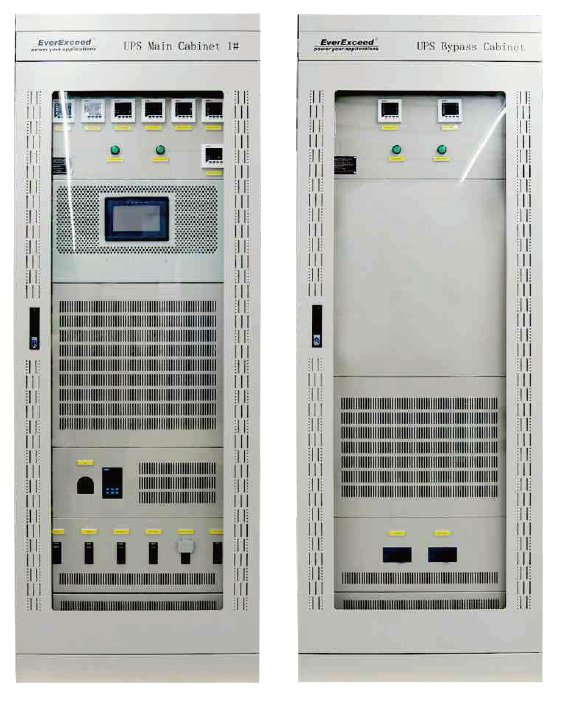

Sûr et fiable : l'onduleur industriel intègre un transformateur d'entrée, un transformateur de sortie et un transformateur de dérivation assurant une isolation galvanique complète. Au lieu de composants discrets comme les IGBT et SCR, nous utilisons des IGBT et SCR modulaires dans le redresseur et l'onduleur, garantissant une fiabilité extrêmement élevée. L'entrée de l'onduleur est protégée contre la foudre (SPD). Il peut être utilisé dans des environnements difficiles, tels que les zones poussiéreuses, infestées d'insectes, soumises à des températures élevées ou sismiques, afin de protéger les processus et systèmes critiques de production pétrolière.
Capacité de courant d'appel puissante : technologie impulsion par impulsion adoptée pour garantir que le courant de court-circuit maximal ne dépasse pas la plage admissible de lGBT à impulsion unique et à courte durée, ainsi qu'un schéma de limitation de courant impulsion par impulsion adopté.
Fonctionnement en parallèle : La technologie parallèle active distribuée avancée permet un fonctionnement en parallèle à 6 niveaux avec une mise en parallèle de puissance différente.
Design unique : L'onduleur présente un aspect esthétique agréable avec les coloris RA7035 (onduleur 15 kVA) et RAL7032 (onduleur 20 kVA). D'autres coloris sont disponibles sur demande.
Les onduleurs industriels de 15 kVA sont personnalisables et leur classe de protection est IP42. Les onduleurs industriels de 20 kVA sont de classe IP41 ; ils peuvent également être personnalisés avec d'autres niveaux de protection.
Fonction et protection
Fonctions de protection : protection contre les surtensions et sous-tensions d’entrée, les variations de fréquence d’entrée, les défauts de séquence de phases (triphasé), les courts-circuits, les surtensions, les sous-tensions, les surintensités et les surchauffes.
Indications du panneau : Perturbations sur la ligne de dérivation, dérivation manuelle, disjoncteur de maintenance de dérivation fermé, défaut de câble en parallèle, panne de tension de dérivation, disjoncteur de dérivation ouvert, défaillance du fusible SCR, panne de tension secteur, etc.
Contacts d'alarme : batterie faible, alimentation secteur normale/défaillante, panne du chargeur, surchauffe, surtension, disjoncteur de charge activé/désactivé, etc.
Communication : carte SNMP pour la surveillance à distance en temps réel, RS485/RS 232.
