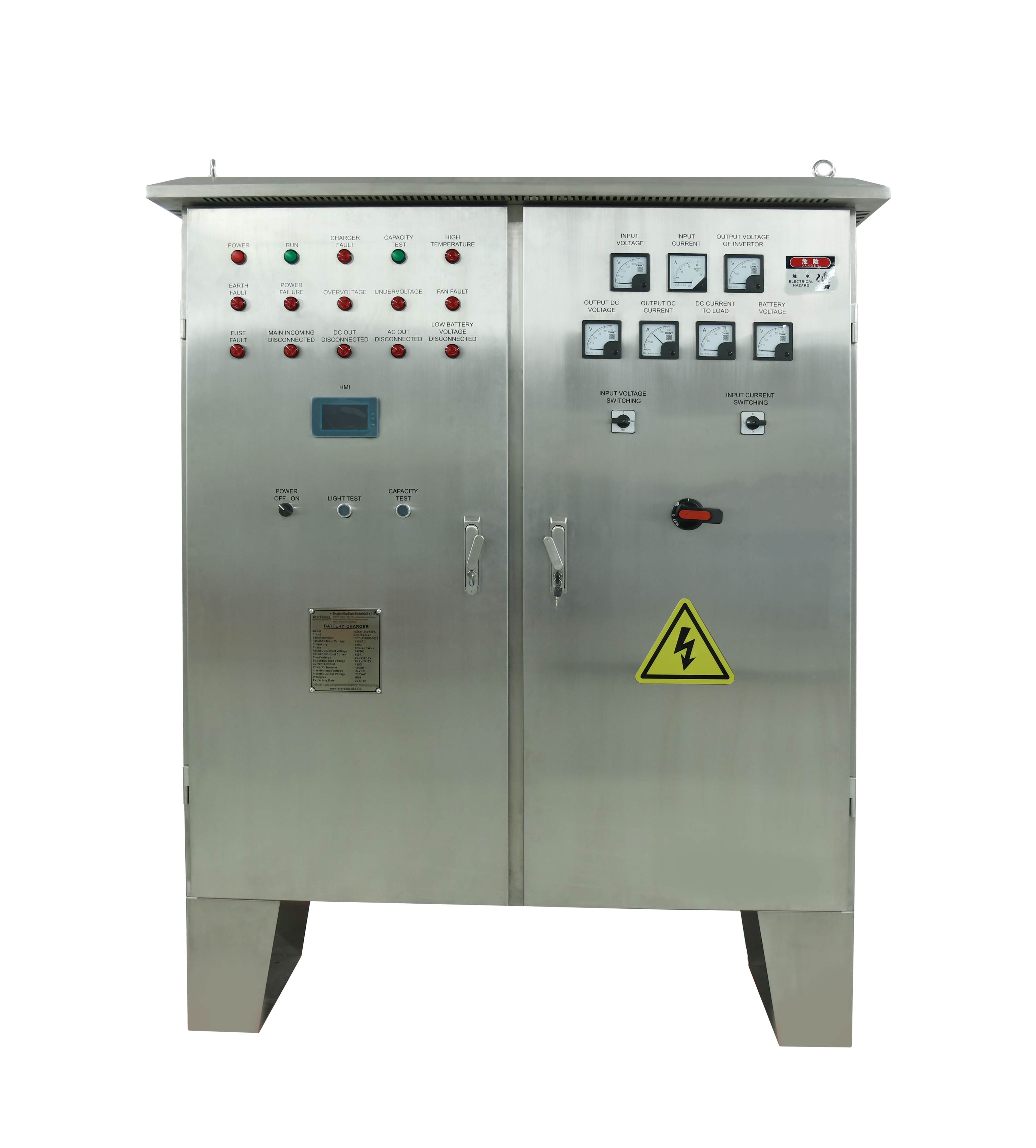

Chargeur de batterie redresseur série Premium uXcel à 12 impulsions

Le chargeur de batterie industriel EverExceed uXcel premium range est le chargeur phare des solutions EverExceed Industrial Power. Il intègre une topologie de conception éprouvée avec la dernière technologie de contrôle numérique avancée pour contrôler le redresseur en pont à thyristors à 1 impulsion et fournir les performances les plus fiables et sans problème dans tous les environnements électriques et industriels. Les chargeurs redresseurs de la gamme EverExceed uXcel peuvent protéger en permanence vos équipements et opérations industriels d'alimentation CC critiques contre les dommages causés par les pannes et les interruptions de courant, grâce à leur haute fiabilité et leurs performances supérieures.

  • marque:

    EverExceed
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download

Avantages:


  • Solutions d'alimentation personnalisées de manière flexible pour répondre parfaitement aux exigences spécifiques des applications industrielles du client.
  • Des solutions robustes pour résister aux environnements difficiles, aux températures extrêmes, à l'humidité, à la poussière et aux vibrations, etc. Protection jusqu'à IP55.
  • Solutions complètes de protection de l'alimentation, y compris l'appareillage de commutation, la distribution CC, la suite de surveillance.



Principales caractéristiques:


  • Réseau d'alimentation électrique plus efficace et plus fiable -Système de redresseur à thyristor à phase 12 impulsions, entrée THDi aussi faible que 1 0%-15%, facteur de puissance d'entrée supérieur à 0,9, pour fournir aux clients une qualité de puissance supérieure.
  • Haute fiabilité et MTBF élevé La compensation de température réglable avec précision, la conception robuste et unique permettent au chargeur de fonctionner en continu à une température ambiante de 40°C à pleine charge. La ventilation naturelle et le refroidissement sont disponibles dans la plupart des cas.
  • Tension constante polyvalente et constante modes de charge actuels.
  • Robustesse améliorée - Conception mécanique pour résister aux contraintes d'accélération verticale et horizontale jusqu'à 0,5 g en standard.
  • Technologie de pointe - Technologie de thyristor à contrôle de phase à 12 impulsions - Le contrôleur de micro-ordinateur intégré traite les signaux 10 fois plus rapidement que les méthodes analogiques standard.
  • Maintenance flexible et MTTR réduit - La conception facilite l'accès frontal à tous les modules vitaux du chargeur.
  • Longue durée de vie jusqu'à plus de 20 ans - durée de vie de conception du système jusqu'à plus de 20 ans en fonctionnement continu sous condition d'un entretien approprié.
  • Transformateur d'isolement.
  • Affichage graphique numérique multilingue avec journal des événements intégré.
  • Compatibilité totale avec les batteries plomb-acide et nickel-cadmium, scellées ou ventilées.
  • Grand écran LCD - Un fonctionnement convivial avec un grand écran LCD, un écran tactile en option avec le choix de 8 langues garantissent une maintenance et un fonctionnement faciles.
  • Communication intelligente et surveillance à distance via RS232, RS485, Ethernet isolé. Enregistrement complet des données.

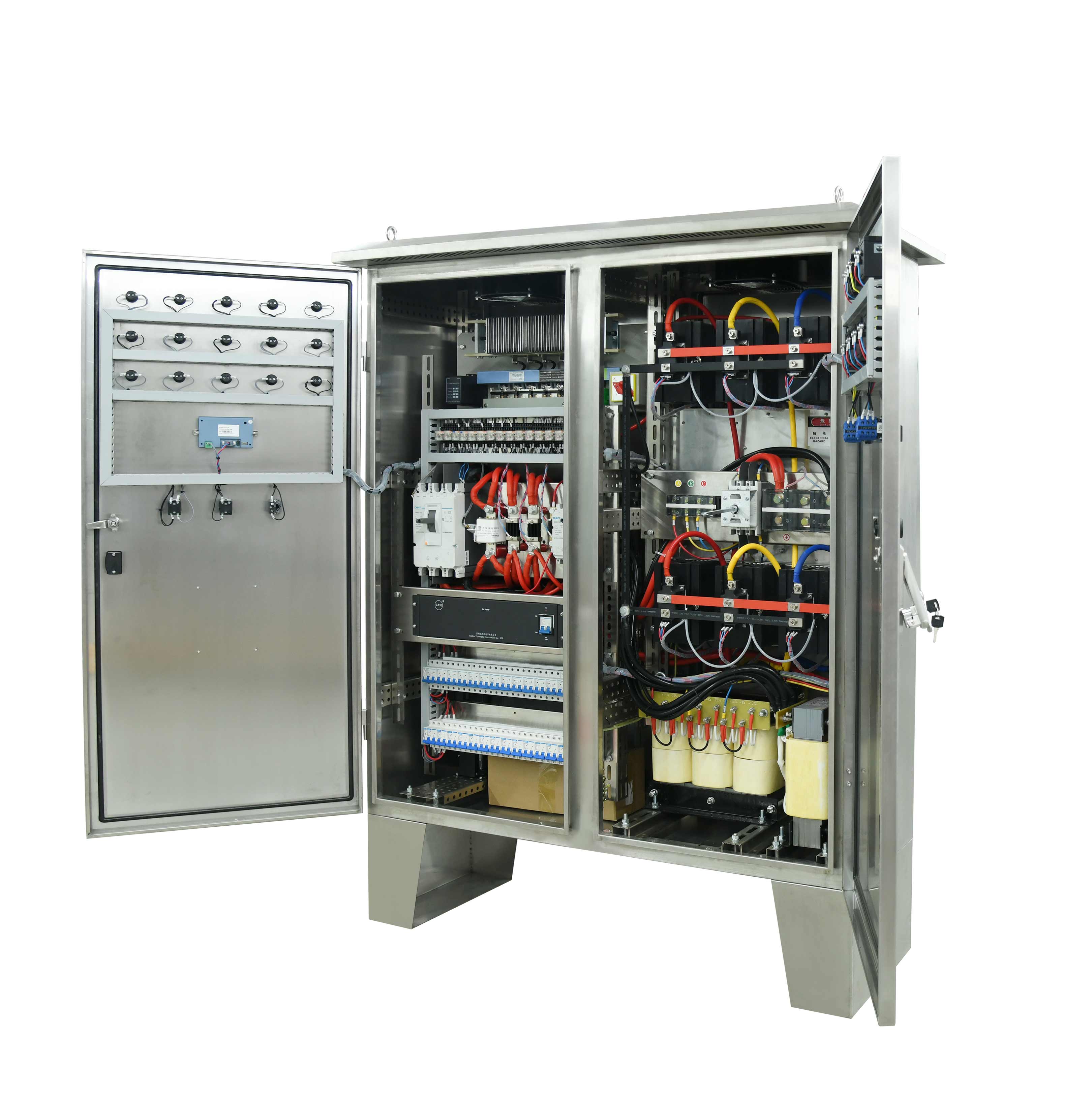

Les principaux composants suivants sont inclus :

  • Entrée secteur MCCB avec contacteur
  • Unité de contrôle avec réglage numérique du point de consigne
  • Transformateur secteur avec enroulements séparés
  • Unité d'affichage et de commande avec écran tactile
  • Pont triphasé à 12 impulsions entièrement contrôlé avec fusible de protection à semi-conducteur
  • Affichage sur la porte d'entrée
  • Le fusible de sortie protège la batterie et la charge
  • Lissage des selfs et batterie de condensateurs pour réduire l'ondulation


Application:


La gamme de chargeurs redresseurs EverExceed uXcel Premium convient à toutes les applications CC nécessitant une grande batterie de secours :

  • Transmission et distribution d'énergie
  • Industries de processus continus
  • Industries pétrolières et gazières et pétrochimiques
  • Transport (rail, métro, tramway)





SAISIR
Tension alternative
Trois phases 3×400V(380,415)
Tolérance de tension d'entrée ±10%
Câblage d'entrée 3 fils 3 phases ou 3 fils 4 phases
Fréquence d'entrée 50 Hz (60 Hz)
Tolérance de fréquence d'entrée ±5%
Protection d'entrée Protection contre les surintensités magnétiques thermiques via MCCB
Facteur de puissance d'entrée >0.9
Entrée THDI 10%-15%


SORTIR
Tension nominale CC 24/48/110/125/220/240/400
Plage de tension de sortie 0-1,5 × tension nominale (réglable)
Courant continu nominal 10-1500A
Plage de courant de sortie 0-1,1 × courant nominal (réglable)
Stabilité de la tension ±1% en mode flottant, entrée dans la tolérance
Ondulation de tension 1% RMS (avec batterie connectée)
Limitation actuelle La limitation du courant de la batterie peut être ajustée
Filtration Filtre L-C
Protection de sortie Protection contre les courts-circuits, les fusibles NH et les surtensions


OPTIONS
Redresseur Autre tension d'entrée
Diode de blocage
Protections contre les surtensions et la foudre
Filtre d'ondulation de tension
Coffret de protection du circuit de batterie
Batterie Détection de polarité inversée de la batterie
Contacteur de sectionnement basse tension (LVD) de la batterie
Capteur de température ambiante de batterie
Armoire batterie / rack
Système de surveillance de batterie
Configurations parallèles
Système Diodes de chute/convertisseur DC-DC
Surveillance de défaut à la terre
Éclairage intérieur de l'armoire
Chauffage anti-condensation
Disjoncteur de sortie
Compteurs analogiques/compteurs numériques en façade
Distribution CC
Compensation de température
Alarme/protection AC haute et AC basse
Alarme/protection DC haute et DC basse
Alarme de défaut CA
Fonction de test LED
Autre couleur de cadre
Mécanique Jusqu'à IP55 externe
Épaisseur de la plaque
Tôle galvanisée
Entretien de l'accès avant
Entrée de câble supérieure
Serrure spéciale
Identification de l'armoire spécifiée (étiquette, plaque signalétique)
Modbus TCP/IP
la communication Modbus RTU (RS485)
Protocole DNP3.0
Contacts libres de potentiel
Transducteurs 4-20mA
Surveillance à distance


CHAUVE SOURIS TERY
Taper Plomb acide ou nickel cadmium, ventilé ou recombinaison et batterie Lithium

LA COMMUNICATION
la communication RS232, Modbus RTU

DONNÉES GENERALES
Température de fonctionnement 0 à 50 °C
Température de stockage -20 à +70 °C
Humidité relative < 95 % sans condensation
Altitude de fonctionnement 1000 m max sans déclassement
Refroidissement Refroidissement par ventilateur ou refroidissement naturel selon la note
Efficacité 90% selon la cote
Protection externe IP20
Bruit
(à 1m devant l'appareil)
55 – 65 dB selon le calibre
Couleur du meuble RAL 7035
Dimensions Variant selon les cotes & options

NORMES
CEI60146-1-1:2009 Convertisseurs à semi-conducteurs - Spécification des exigences de base
IEC62040-1:2008+AMD1:2013
Systèmes d'alimentation sans interruption (ASI) - Partie 1-2 : Exigences générales et de sécurité
pour UPS dans les emplacements à accès restreint
CEI62040-2:2006 Systèmes d'alimentation sans interruption (ASI) – Partie 2 : Exigences de compatibilité électromagnétique (CEM)
IEC61439-1:2011 Ensembles d'appareillages basse tension - Partie 1 : Règles générales
IEC60529:1989+
AMD1 : 1999
Degrés de protection fournis par les enveloppes (Code IP)
CEI60076-11:2004 Transformateurs de puissance – Partie 11 : Transformateurs de type sec

L'Europe  une directive
Directive basse tension : 2006/95/CE et 2014/35/UE
Directive CEM : 2004/108/CE et 2014/30/UE
Marque CE
