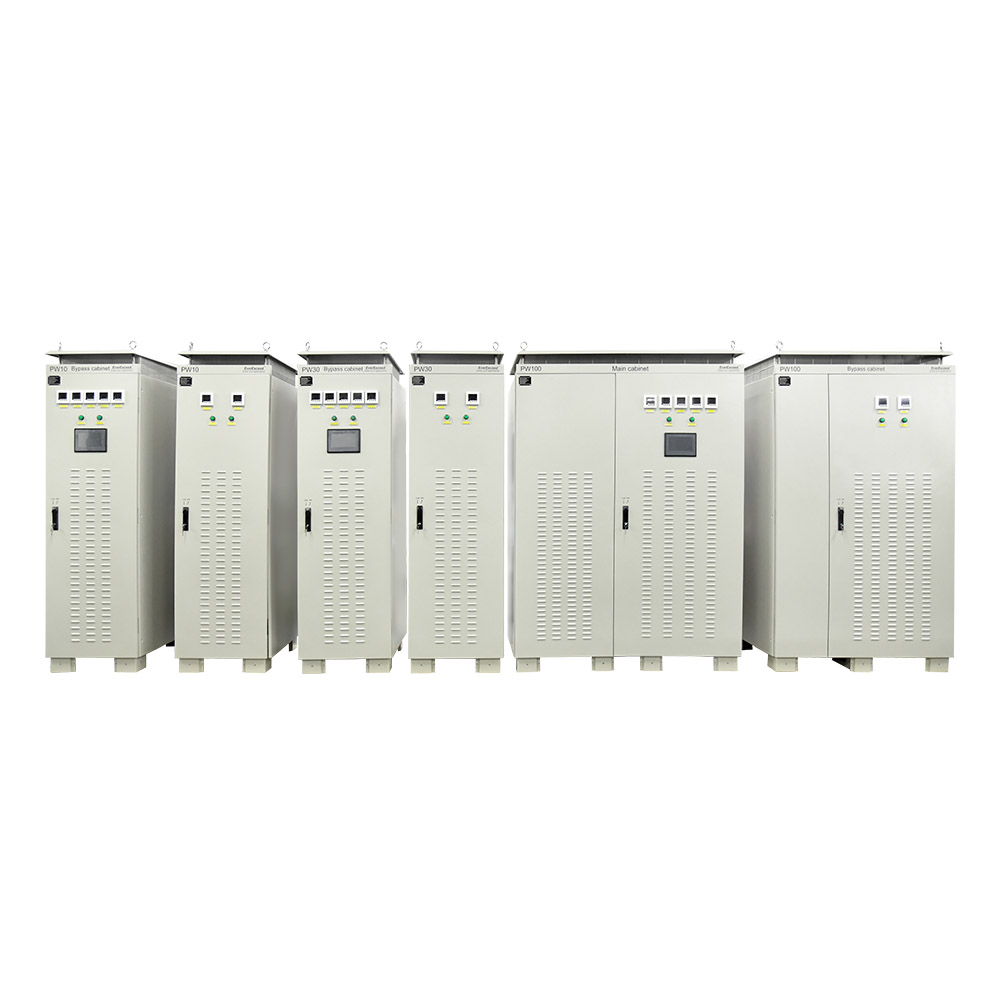

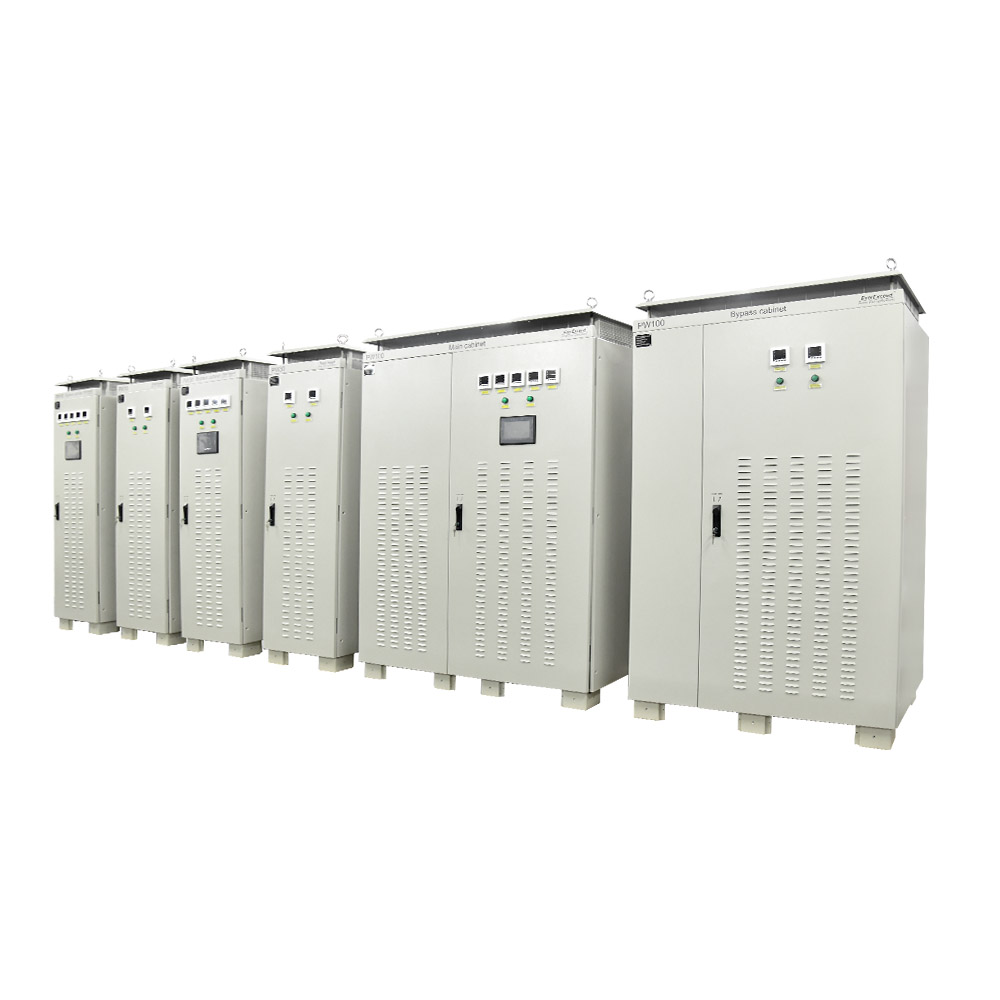

Onduleur industriel série PowerChampion 10-1 200 kVA



L'onduleur industriel basse fréquence de la série PowerChampion est un système d'alimentation sans coupure (UPS) configurable qui offre une véritable architecture modulaire industrielle et des performances énergétiques maximisées. Il combine une conception conservatrice (SCR) avec un système de gestion de batterie et une commande numérique éprouvée pour garantir la plus grande fiabilité dans toutes les conditions électriques et environnementales.

Le système se compose d'un redresseur/chargeur, d'un onduleur, d'un bypass statique, d'un bypass de maintenance, d'un transformateur d'isolement du redresseur, d'un transformateur d'isolement de l'onduleur, d'un transformateur d'isolement de ligne de bypass, d'un stabilisateur de ligne automatique, d'une distribution CC, d'une distribution CA, de contrôles et de surveillance. La sortie CA de l'onduleur est connectée à la charge critique, la batterie d'accumulateurs est connectée entre l'entrée de l'onduleur et la sortie du redresseur/chargeur via un MCB d'isolation de batterie. L'alimentation d'entrée CA normale est connectée au redresseur ; le circuit de dérivation prend également de l'énergie à partir de la même source d'alimentation pour alimenter la charge critique pendant le fonctionnement de dérivation lorsque le système est en mode maintenance.


  • marque:

    EverExceed
  • Modèle :

    PW10一PW1200
  • Fréquence nominale :

    50Hz / 60Hz
  • Efficacité :

    Up to 92%
  • Applications :

    Substation, Hydropower station, Power Transmission, Manufacturing, Transportation, Mining, Refining, Petrochemical Plants, Oil & Gas, Hospitals, and Airports with different applications such as Gas Turbine Control, Switchgear tripping, Signalling, Alarms, Emergency Lighting, DCS (Distributed Control System), etc.
  • Certificat :

    IEC 62040-1-2-3 / CE / TLC
  • Dissipation de la chaleur:

    10kVA-1200kVA
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download
  • Factory
  • Video
  • FAQ







Adopter le contrôle DSP à grande vitesse

Grande fiabilité

GTC avancé

Adoptant la technologie de progression de tension et de courant sous contrôle du processeur, le redresseur de l'onduleur dispose d'une fonction de démarrage progressif. L'étape d'entrée est inférieure à 15 secondes (réglable) et le courant d'impact maximum sur le réseau électrique ne dépasse pas le courant nominal.



Le transformateur d'entrée, le transformateur de sortie et le transformateur de dérivation intégrés réalisent une isolation galvanique complète. Au lieu de composants discrets IGBT et SCR, nous utilisons des IGBT et SCR modulaires dans le redresseur et l'onduleur, apportant une fiabilité extrêmement élevée.



Gestion intelligente de la batterie, gestion complète de la charge et de la décharge des batteries, y compris la limitation de la tension et du courant de charge, la tension de coupure de décharge, prolongeant la durée de vie de la batterie de 30 % à 50 %.







Personnalisation flexible

Conception intégrée

Forte capacité d'impact

L'onduleur industriel peut être personnalisé en fonction de l'environnement du client, y compris la tension d'entrée et de sortie, la phase, la fréquence, la tension de la batterie, le  courant de charge  et le niveau IP de l'armoire, etc.


la machine entière adopte une conception sans fusible, utilisant des disjoncteurs, des contacteurs et des interrupteurs statiques électroniques. La technologie de protection des circuits est avancée, améliorant considérablement la fiabilité de l'ensemble de la machine.


En adoptant la technologie impulsion par impulsion pour garantir que le courant de court-circuit maximum ne dépasse pas la plage autorisée de l'IGBT à impulsion unique de courte durée, un schéma de limitation de courant impulsion par impulsion est adopté.






Convient aux environnements difficiles

Fonctionnement parallèle

 Haute compatibilité

Il peut être appliqué dans des conditions environnementales difficiles telles que la poussière, les parasites, les conditions de température élevée et les zones sismiques pour protéger vos processus et systèmes de production importants.


La technologie parallèle active distribuée avancée peut réaliser un fonctionnement parallèle d'unités UPS 6PCS sans avoir besoin d'une armoire de dérivation centralisée.


Compatible avec les batteries au plomb (ventilées/scellées), NiCd (ventilées/recombinaison de gaz) et les batteries au lithium.


Conception d'apparence personnalisée











Applications:

Les systèmes UPS industriels EverExceed sont largement utilisés dans différentes industries telles que la production d'électricité, la distribution d'énergie, la transmission d'énergie, la fabrication, le transport, l'exploitation minière, le raffinage, les usines pétrochimiques, le pétrole et le gaz, les hôpitaux et les aéroports avec différentes applications telles que le contrôle des turbines à gaz, l'appareillage de commutation. déclenchements, signalisations, alarmes, éclairage de secours, DCS (Distributed Control System), etc.

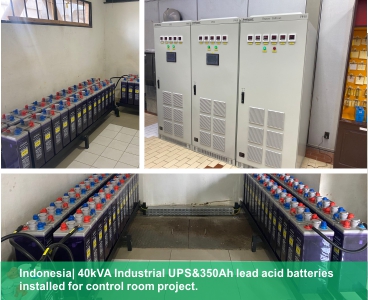

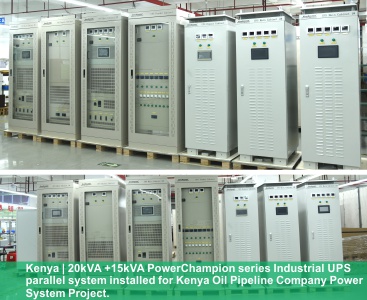

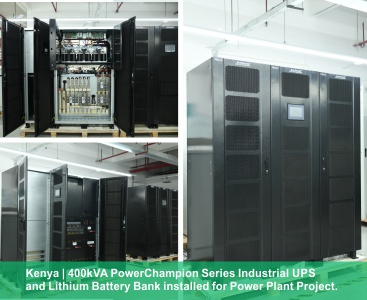

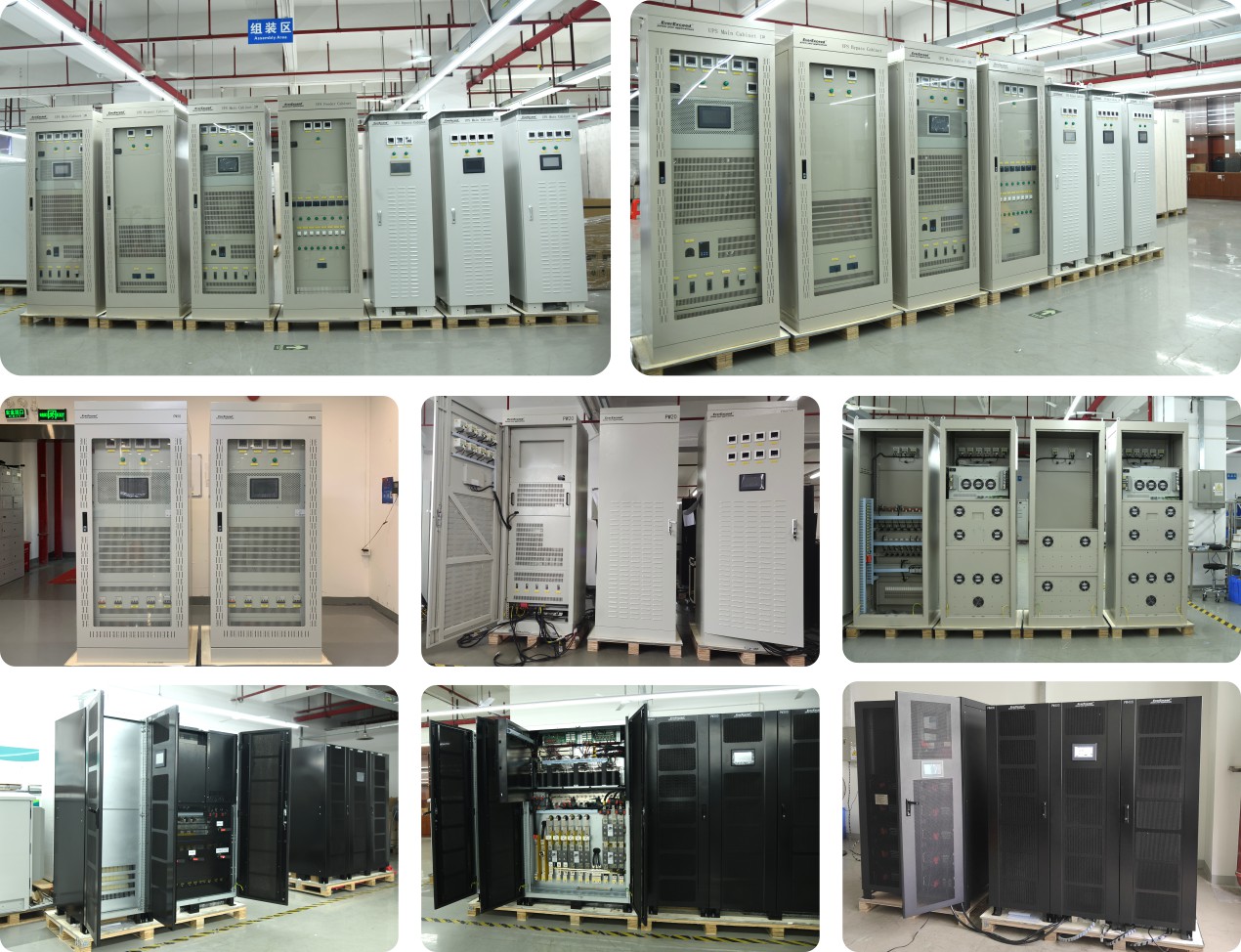

Usine

Série de champions de puissance

GÉNÉRAL
Modèle  PW10 à PW1200
Capacité 10kVA-1200kVA
Topologie Système en ligne à double conversion avec transformateur d'isolement de sortie
Contrôle Système contrôlé par microprocesseur
REDRESSEUR
Transformateur d'isolement (OPTIONNEL) Galvaniquement isolé
Tension d'entrée nominale 110 VAC /208 VAC /   220 VAC / 230 VAC / 240 VAC / 380 VAC / 400 VAC / 415 VAC / 480 VAC ±15 % (monophasé ou triphasé)
Fréquence d'entrée nominale 50Hz / 60Hz ±5%
Entrée PF ≥ 0,8 Inductif (6 Impulsions) ≥ 0,9 Inductif (12 Impulsions) ≥ 0,95 Inductif (12 Impulsions avec élimination active des harmoniques)
Distorsion harmonique totale (THDi) ≤ 30 % (6 Pulse), ≤ 10 % (12 Pulse), ≤ 5 % (12 Pulse avec élimination active des harmoniques)
BATTERIE
Tension CC nominale 110 VCC / 125 VCC / 220 VCC / 230 VCC / 240 VCC / 360 VCC / 384 VCC / 432 VCC / 480 VCC
Principe de charge de la batterie Courant constant/tension constante
Tension de charge boostée (V/cellule) 2.4 Batterie au plomb Batterie NiCd 1,60 (en fonction de la marque et du type de batterie)
Tension de charge d'entretien (V/cellule) 2.23 Batterie au plomb 1.40 Batterie NiCd (basée sur la marque et le type de batterie)
ONDULEUR
Topologie 3 modules onduleurs IGBT haute fréquence à pont complet (3 phases) ; 1 pont complet 2 modules onduleurs IGBT haute fréquence (1 phase)
Transformateur d'isolement Isolation galvanique (standard)
Facteur de puissance 0,8 / 0,9
Tension de sortie nominale 110 VAC /208 VAC /   220 VAC / 230 VAC / 240 VAC / 380 VAC / 400 VAC / 415 VAC / 480 VAC ±15 % (monophasé ou triphasé)
Tolérance de tension statique ± 1%
Dynamique avec changement de charge de 100 % ± 10 % en 50 ms.
Surcharge
100%-110%, 5 heures
110 %-125 %, 10 minutes
125 %-150 %, 1 seconde
Forme d'onde Sinusoïdal pur
Distorsion harmonique totale (THDv)
< 3%, à charge linéaire
<7 %, à charge non linéaire
Facteur de crête 3 : 1 (1 seconde)
Fréquence de sortie nominale 50 Hz / 60 Hz ±0,1 %
Fréquence de commutation 16 kHz/8 kHz/4 kHz (puissance différente, fréquence différente)
BY-PASS STATIQUE
Topologie Interrupteur statique sans interruption avec protection contre le retour
Système de contournement Thyristor à semi-conducteur sans coupure – thyristor
Transformateur d'isolement (OPTIONNEL) Galvaniquement isolé
Fréquence nominale 50/60 Hz ± 2 %
Temps de transfert onduleur/bypass
Panne de l'onduleur : Max. 5 ms.
Surcharge ou transfert manuel : 0 msec.
Temps de transfert Bypass/Inverter : <4 msec.
BY-PASS MÉCANIQUE
Topologie Interrupteur mécanique à faire avant coupure avec système de verrouillage
SYSTÈME
Efficacité
Mode CA : 90 %
Mode batterie : 92 %
Mode ÉCO : 99 %
MCCB et fusible
MCCB d'entrée, MCCB de sortie, fusible de batterie, MCCB de dérivation, MCCB de dérivation de maintenance, MCCB de batterie (en option)
(Onduleur de petite capacité utilisant MCB)
Des mesures Écran LCD pour tension/fréquence/courant de ligne, tension/courant de batterie, SOC de batterie, tension/fréquence/courant de sortie
Protections
Entrée : haute tension d'entrée, basse tension d'entrée, défaillance de fréquence d'entrée, défaut de séquence de phases (3 phases), démarrage progressif, protection contre la surchauffe
Batterie : filtres LC, courant de charge limité
Sortie : protection contre les courts-circuits, protection contre les surtensions, protection contre les sous-tensions, protection contre les surintensités, protection contre les surchauffes.
Alarme LCD Perturbations sur la ligne de by-pass, By-pass manuel, By-pass de maintenance fermé MCCB, Défaut de câble en parallèle, Panne de tension du bypass, Bypass MCCB ouvert, Panne du fusible SCR, Panne de tension secteur, Erreur de fréquence d'entrée, Entrée MCCB ouverte, Batterie basse tension, Décharge de batterie , Batterie MCCB ouverte, surcharge de sortie, défaut interne (y compris alimentation auxiliaire, IGBT, SCR et autres circuits internes)
Contacts d'alarme Batterie faible, entrée secteur normale/panne, panne de chargeur, surchauffe, surtension du chargeur, MCB de charge ON/OFF, MCB de batterie ON/OFF, défaut de terre (OPTIONNEL) ;
Paramètres réglables Numéro de batterie, tension de charge boost, tension de charge flottante, courant de charge de la batterie, tension de fin de batterie, mot de passe ;
Mode UPS (UPS, ECO, Bypass Inhibit), coupure CC, niveau de batterie faible, réglage de la tension de sortie, démarrage/arrêt automatique, date, alarme sonore ON/OFF, mot de passe
Communication RS 485 / RS 232 (standard) / (OPTIONNEL) Ports Ethernet, Modbus, Profibus, SNMP, TCP/IP
Mise en parallèle (OPTIONNEL) Redondance parallèle
SÉCURITÉ ET ENVIRONNEMENT
Normes électriques CEI 62040-3 (Performances), EN 50091-1 (Sécurité) / EN 50091-2 (CEM)
Protection de survoltage Parasurtenseur IEEE 587 4 500 A, 110 joules (standard) / 40 kA (EN OPTION)
Réduction des interférences électriques FCC Partie 15 Classe B
Niveau de protection/couleur IP 20 / RAL 7035 (Standard), (Un indice IP plus élevé et différentes couleurs sont disponibles, veuillez consulter)
Matériau du boîtier Acier doux, revêtement par pulvérisation de tôles d'acier laminées à froid, tôle galvanisée ; 1,2 mm d'épaisseur
Refroidissement Ventilateur forcé (standard)
Entrée de câble Bas (Standard) / Haut (OPTIONNEL)
Chauffage et éclairage FACULTATIF
Distribution FACULTATIF
MTBF 200 000 heures. (sans groupe de batteries)
Température de fonctionnement -10 / +40 °C. (Des températures de fonctionnement plus élevées sont disponibles, veuillez consulter)
Humidité relative 0 – 95 % (sans condensation)
Altitude de fonctionnement Max. 4000 Mt. (Des altitudes plus élevées nécessitent un déclassement, veuillez consulter)
Niveau de bruit  Max. 60 dB
