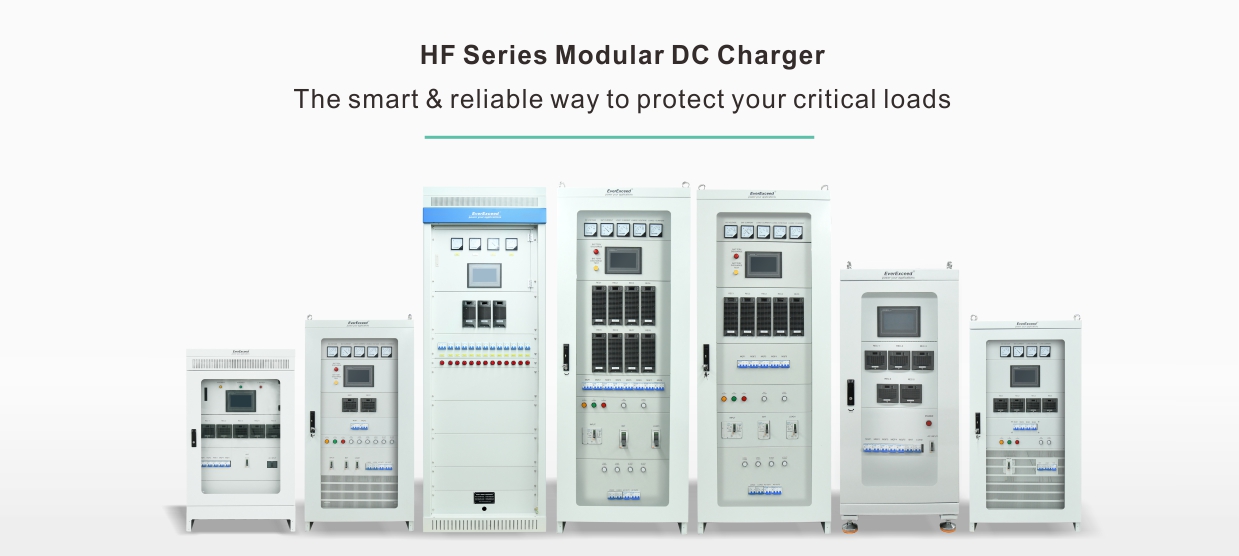

Chargeur redresseur CC modulaire série HF (panneau CC)

Le chargeur-redresseur CC modulaire à commande par micro-ordinateur HF (panneau CC) fournit une alimentation CC fiable aux sous-stations, centrales électriques, installations industrielles, réseaux ferroviaires et immeubles de grande hauteur. Il prend en charge la commande de commutateurs haute tension, la protection par relais, l'automatisation et les systèmes de contrôle.

Grâce à sa conception intégrée combinant les modules de surveillance, de redressement, de surveillance de l'isolation, d'inspection de la batterie et de surveillance des commutateurs, le panneau CC offre un contrôle intelligent, une utilisation facile et une communication à distance transparente, ce qui le rend idéal pour les applications d'alimentation CC sans surveillance.

Marque:
EverExceed
Tension CC nominale (sortie) :
24V/48V/110V/220V
Service OEM/ODM :
Yes
Certificats :
CE, TLC
Courant de sortie:
10-600A

DEMANDEZ MAINTENANT

Caractéristiques techniques


Haute fiabilité	Protection à plusieurs niveaux	Large gamme de tensions
L'utilisation d'une technologie de commutation à haute fréquence, d'une conception modulaire et d'une alimentation de secours à chaud N + 1 garantit une fiabilité élevée.	Des mesures de protection fiables et hautement isolées pour garantir la sécurité des systèmes et des personnes.	Offre une large plage de tension d'entrée de 90 VCA ~ 264 VCA , ce qui convient à différents scénarios d'application.

Gestion intelligente de la batterie	Solution tout-en-un	Interfaces de communication conviviales
Gestion entièrement automatique de la batterie avec « quatre télécommandes » fonctions répondant aux exigences du contrôle des tâches non supervisées.	Conception intégrée configurée avec différents modules (surveillance, redresseur, inspection de la batterie, surveillance de l'interrupteur et de l'isolation, module abaisseur, etc.).	Fournit une communication RS232/RS485/Ethernet et le protocole de communication MODBUS/IEC61850/DNP3.0/TCPIP.

Surveillance à distance intelligente	Technologie de pointe	Écran LCD intelligent
Détection en ligne de la tension, de la température et de la résistance interne de la batterie pour éliminer Problème potentiel de sécurité.	Module de charge utilisant la dernière technologie de commutation douce technologie, rendement de conversion élevé, faible Interférences électromagnétiques.	Offre un grand écran LCD graphique convivial avec un écran tactile facile à utiliser.

Application système

Système d'alimentation sans interruption intégré CC et CA composé de composants clés

Items		220V Series	110V Series	48V Series	24V Series
Input	Input mode	Single phase L/N/PE or 3phase 4wires
	Input voltage	90~264VAC or 380VAC±15%		90VAC-290VAC or 90VDC-370VDC	90VAC to 290VAC (nominal 176VAC~290VAC)
	Frequency	45Hz~65Hz
	Power factor	≥0.9		≥0.99@220VAC/50A	≥0.99@220VAC/60A
Output	DC distribution	According to actual situation
	Voltage range	198VDC~286VDC adjustable	99~143VDC adjustable	43VDC-58VDC adjustable	21VDC~29VDC adjustable
	Voltage ripple	≤+0.1%
	Voltage regulation accuracy	≤+0.5%
	Current regulation accuracy	≤+0.5%
	Charging modules output	≤5%
	Current imbalance parameters
	Efficiency	≥0.93 (full load)		≥92%@220VAC 50%-100% Load 、 ≥93%@peak value	>90%@220VAC@ 220VAC 100% load
Insulating property	Output to ground	2kVac ， Leakage currents ≤30mA, 1 min, no electric arcing
	Input to ground
	Input to output
System	Operation temperature	-10~+45 ℃ 100% power output
		+45~+ 60 ℃ , power derated output
	Storage temperature	-25°C- 70°C (without batteries)
	Noise	≤55dB
Mechanical parameter	Dimension (WDH)	800mm600mm2260mm
		600mm600mm1600mm
	Weight	180-250kg (depend on system confguration)
